مهندسی بک‌فیل: رسیدن به مقاومت ویژه‌ی پایین با بنتونیت

چکیده

یکی از چالش‌های اصلی در طراحی سیستم‌های ارت، دستیابی به مقاومت ویژه‌ی پایین در خاک و پایداری این مقاومت در طول عمر بهره‌برداری است. در بسیاری از پروژه‌ها، خواص طبیعی خاک پاسخ‌گوی الزامات ایمنی و عملکردی نیست و مهندسی «بک‌فیل» به‌عنوان راه‌حل مطرح می‌شود. بنتونیت – یک رس سدیمی از خانواده مونت‌موریلونیت – به‌دلیل ظرفیت بالای جذب و نگهداشت رطوبت، تورم حجمی و مقاومت ویژه‌ی بسیار پایین در حالت اشباع، به‌طور گسترده به‌عنوان ماده‌ی بک‌فیل اطراف الکترودهای زمین استفاده می‌شود.

در این مقاله، ابتدا اصول مهندسی ارت و نقش مقاومت ویژه‌ی خاک مرور می‌شود، سپس خواص فیزیکی و الکتریکی بنتونیت، مکانیزم‌های کاهش مقاومت زمین، اصول طراحی لایه‌ی بک‌فیل، جزئیات اجرایی (حفر چاه، اختلاط بنتونیت با آب، ضخامت پوشش، تراکم) و در نهایت توصیه‌های کاربردی و محدودیت‌ها ارائه می‌گردد.

۱. مقدمه: چرا مهندسی بک‌فیل مهم است؟

هدف اصلی سیستم ارت، ایجاد مسیری با امپدانس پایین برای عبور جریان‌های خطا، صاعقه و اضافه‌ولتاژها به زمین است تا از تجهیزات و افراد در برابر ولتاژهای گام و تماس محافظت شود. استانداردهایی نظیر IEEE Std 80 و IEEE Std 81 بر اندازه‌گیری مقاومت ویژه‌ی خاک و طراحی شبکه‌ی ارت بر این اساس تأکید دارند.

در عمل با مشکلات زیر مواجه می‌شویم:

• مقاومت ویژه‌ی بالای خاک (خاک‌های سنگلاخی، خشک یا شنی)
• محدودیت فضا برای توسعه‌ی شبکه‌ی ارت (پست‌های داخل شهر یا داخل ساختمان)
• تغییرات فصلی شدید رطوبت خاک و ناپایداری مقاومت زمین

در چنین شرایطی، مهندسی بک‌فیل اطراف الکترودها راهکاری کلیدی است؛ یعنی اصلاح یا جایگزینی خاک اطراف الکترود با موادی که مقاومت ویژه‌ی پایین‌تر و پایدارتری دارند. بنتونیت یکی از متداول‌ترین این مواد است.

۲. بنتونیت چیست و چرا برای بک‌فیل مناسب است؟

۲.۱. ترکیب و خواص عمومی

• بنتونیت عمدتاً از مونت‌موریلونیت سدیمی تشکیل شده است.
• هنگام مخلوط شدن با آب، تا چندین برابر حجم اولیه‌ی خشک خود متورم شده و ساختاری ژل‌مانند ایجاد می‌کند.
• می‌تواند چندین برابر وزن خود آب جذب و برای مدت طولانی نگه‌داری کند؛ مانند یک «اسفنج رطوبتی» اطراف الکترود.

۲.۲. مقاومت ویژه بنتونیت در مقایسه با خاک

دیتاشیت‌های صنعتی نشان می‌دهند که مقاومت ویژه‌ی بنتونیت نصب‌شده (در حالت نزدیک به اشباع) می‌تواند در حدود چند اهم‌متر باشد؛ در حالی که مقاومت ویژه‌ی بسیاری از خاک‌های طبیعی در محدوده‌ی ۵۰ تا چند صد اهم‌متر است. بنابراین قرار دادن لایه‌ی بنتونیت اطراف الکترود، محیطی با ρ پایین و پایدار ایجاد می‌کند که مقاومت کلی سیستم ارت را کاهش می‌دهد.

۳. مکانیسم‌های کاهش مقاومت ویژه با بنتونیت

۳.۱. افزایش سطح تماس مؤثر الکترود – خاک

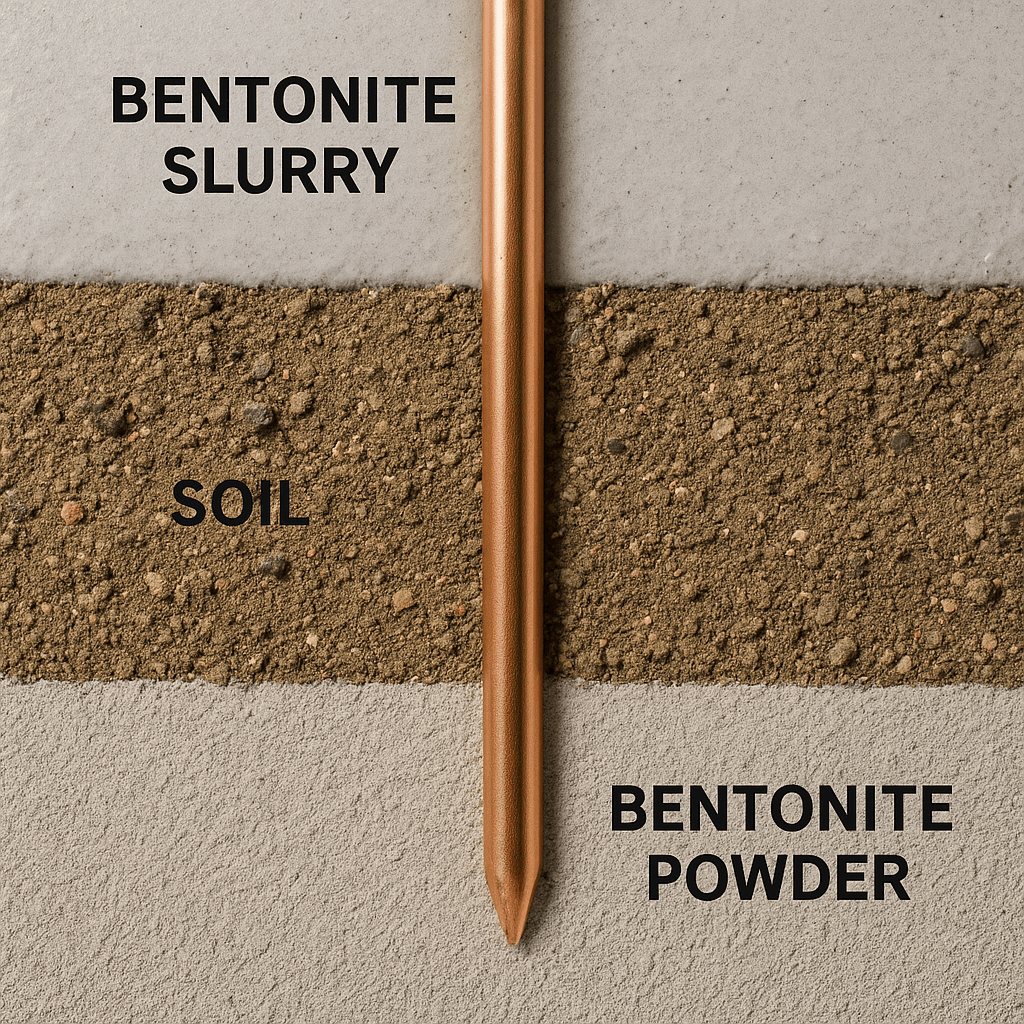

وقتی الکترود میله‌ای یا تسمه‌ای در یک لایه‌ی استوانه‌ای از بنتونیت قرار می‌گیرد، جریان ابتدا در این پوسته‌ی کم‌مقاومت منتشر شده و سپس به خاک اطراف وارد می‌شود. این امر شعاع مؤثر الکترود را افزایش داده و مانند الکترودی با قطر بزرگ‌تر در خاک معمولی عمل می‌کند.

۳.۲. تأمین و نگه‌داشت رطوبت

ساختار رس متورم‌شونده‌ی بنتونیت، آب را در حفره‌های ریز خود نگه می‌دارد. در دوره‌های خشک، بنتونیت همچنان رطوبتی بالاتر از خاک اطراف دارد و در دوره‌های بارانی دوباره اشباع می‌شود؛ بنابراین نوسانات فصلی مقاومت کاهش می‌یابد.

۳.۳. ایجاد الکترولیت‌های یونی در حفره‌ها

آب موجود در ماتریس بنتونیت حاوی یون‌های سدیم و سایر یون‌هاست که هدایت الکتریکی را افزایش می‌دهند. آزمایش‌ها نشان داده‌اند افزودن بنتونیت به خاک‌های مختلف مقاومت ویژه‌ی مخلوط را نسبت به خاک خالص کاهش می‌دهد.

۳.۴. یکنواخت کردن محیط الکتریکی اطراف الکترود

در خاک‌های لایه‌لایه، یک پوسته‌ی بنتونیتی ضخیم می‌تواند محیط اطراف الکترود را تا حدی همگن کرده و توزیع پتانسیل را یکنواخت‌تر سازد؛ در نتیجه ولتاژهای گام و تماس بهبود می‌یابند.

۴. طراحی مهندسی بک‌فیل با بنتونیت برای رسیدن به مقاومت ویژه‌ی پایین

۴.۱. گام اول: مطالعه خاک و تعیین هدف

1. اندازه‌گیری مقاومت ویژه‌ی خاک با روش‌های چهار الکترودی (ونر یا شلومبرژه) مطابق استاندارد IEEE Std 81.
2. تعیین مقاومت هدف بر اساس سطح ولتاژ، جریان خطا و محدودیت‌های استاندارد (مثلاً رسیدن به مقاومت کل ارت کمتر از ۱–۲ اهم برای پست‌های فشار قوی).
3. بررسی محدودیت‌های سایت از نظر عمق قابل حفر، فضا برای شبکه‌ی مش، ملاحظات زیست‌محیطی و…

۴.۲. انتخاب هندسه الکترود و ناحیه بک‌فیل

حالت‌های رایج:

• چاه ارت میله‌ای: یک یا چند میله‌ی مسی/فولاد مس‌پوش در چاه عمودی ۳ تا ۳۰ متری که لایه‌های مرطوب‌تر خاک را قطع کند.
• الکترود نواری در ترانشه: تسمه‌ی مسی یا گالوانیزه افقی در عمق حدود ۰٫۶ تا ۱ متر با بک‌فیل بنتونیتی در اطراف.

قطر چاه معمولاً ۷۵–۱۰۰ میلی‌متر و ضخامت لایه بنتونیت در اطراف تسمه در حدود ۲۵–۵۰ میلی‌متر در نظر گرفته می‌شود تا شعاع مؤثر الکترود به‌طور معنی‌دار افزایش یابد.

۴.۳. طراحی ترکیب و نسبت اختلاط

هدف، تهیه‌ی دوغاب یا خمیر نیمه‌سیال بنتونیت و آب است که ضمن داشتن روانی کافی، پس از تورم، تمام حفره‌ها را پر کند. به‌طور نمونه:

• حدود ۴۵۰ کیلوگرم بنتونیت برای تولید ۱ مترمکعب بک‌فیل.
• نسبت ۱:۳ تا ۱:۴ (۱ کیلو بنتونیت به ۳–۴ لیتر آب) برای دوغاب.
• در صورت ترکیب با سیمان یا سایر مواد، نسبت‌ها باید بر اساس دیتاشیت سازنده تنظیم شود.

۴.۴. محاسبه‌ی تقریبی تأثیر بنتونیت

برای الکترود میله‌ای قائم در خاک همگن، مقاومت تقریبی با رابطه‌ی کلاسیک تابع مقاومت ویژه‌ی محیط و قطر میله است. قرار دادن میله در پوسته‌ی بنتونیتی را می‌توان به‌صورت کاهش ρ مؤثر یا افزایش قطر معادل مدل کرد. گزارش‌های میدانی حاکی از کاهش ۳۰ تا ۴۰ درصدی مقاومت الکترود نسبت به حالت بدون بنتونیت است (بسته به نوع خاک و کیفیت اجرا).

۵. عوامل مؤثر بر دستیابی به مقاومت ویژه‌ی پایین

۵.۱. نوع بنتونیت

بنتونیت سدیمی معمولاً تورم بیشتر و هدایت الکتریکی بالاتری نسبت به بنتونیت کلسیمی دارد و برای کاربرد ارت ترجیح داده می‌شود.

۵.۲. رطوبت و شرایط اقلیمی

مقاومت ویژه‌ی بنتونیت شدیداً تابع میزان اشباع است و در نزدیکی اشباع به حداقل می‌رسد. در مناطق بسیار خشک ممکن است نیاز به آبیاری دوره‌ای یا طراحی ویژه (چاه عمیق‌تر، مواد ترکیبی) باشد.

۵.۳. تراکم و حذف حفره‌ها

حفره‌های هوا در لایه‌ی بنتونیت باعث افزایش مقاومت می‌شوند. در حین پر کردن چاه، توصیه می‌شود میله چند بار بالا/پایین یا چرخانده شود تا حباب‌ها خارج شوند و دوغاب تمام فضای چاه را پر کند.

۵.۴. تماس کامل الکترود با بنتونیت

سطح الکترود باید تمیز و عاری از آلودگی باشد. وجود شکاف خشک بین الکترود و بنتونیت، بخش بزرگی از مزیت بک‌فیل را از بین می‌برد.

۵.۵. ترکیب با سایر مواد

در برخی پروژه‌ها بنتونیت با خاک محل، سیمان یا مواد کربنی ترکیب می‌شود تا هزینه، استحکام مکانیکی یا هدایت الکتریکی بهینه شود. درصد بهینه بنتونیت بسته به نوع خاک پایه متفاوت است و باید آزمایشگاهی تعیین گردد.

۶. مراحل اجرایی نمونه برای چاه ارت بنتونیتی

۶.۱. حفر چاه

1. حفر چاه با قطر حدود ۷۵–۱۰۰ میلی‌متر تا عمق طراحی‌شده.
2. تمیز کردن دیواره‌ها تا حد امکان از ریزش اضافی.

۶.۲. آماده‌سازی دوغاب بنتونیت

1. ریختن آب تمیز در مخزن یا میکسر.
2. افزودن تدریجی بنتونیت همراه با هم‌زدن تا از بین رفتن کلوخه‌ها.
3. تنظیم نسبت در محدوده‌ی حدودی ۱:۳ یا ۱:۴ (بنتونیت : آب) مطابق توصیه سازنده.
4. رها کردن دوغاب برای ۱۵–۳۰ دقیقه جهت هیدراته شدن کامل و سپس مخلوط‌کردن مجدد.

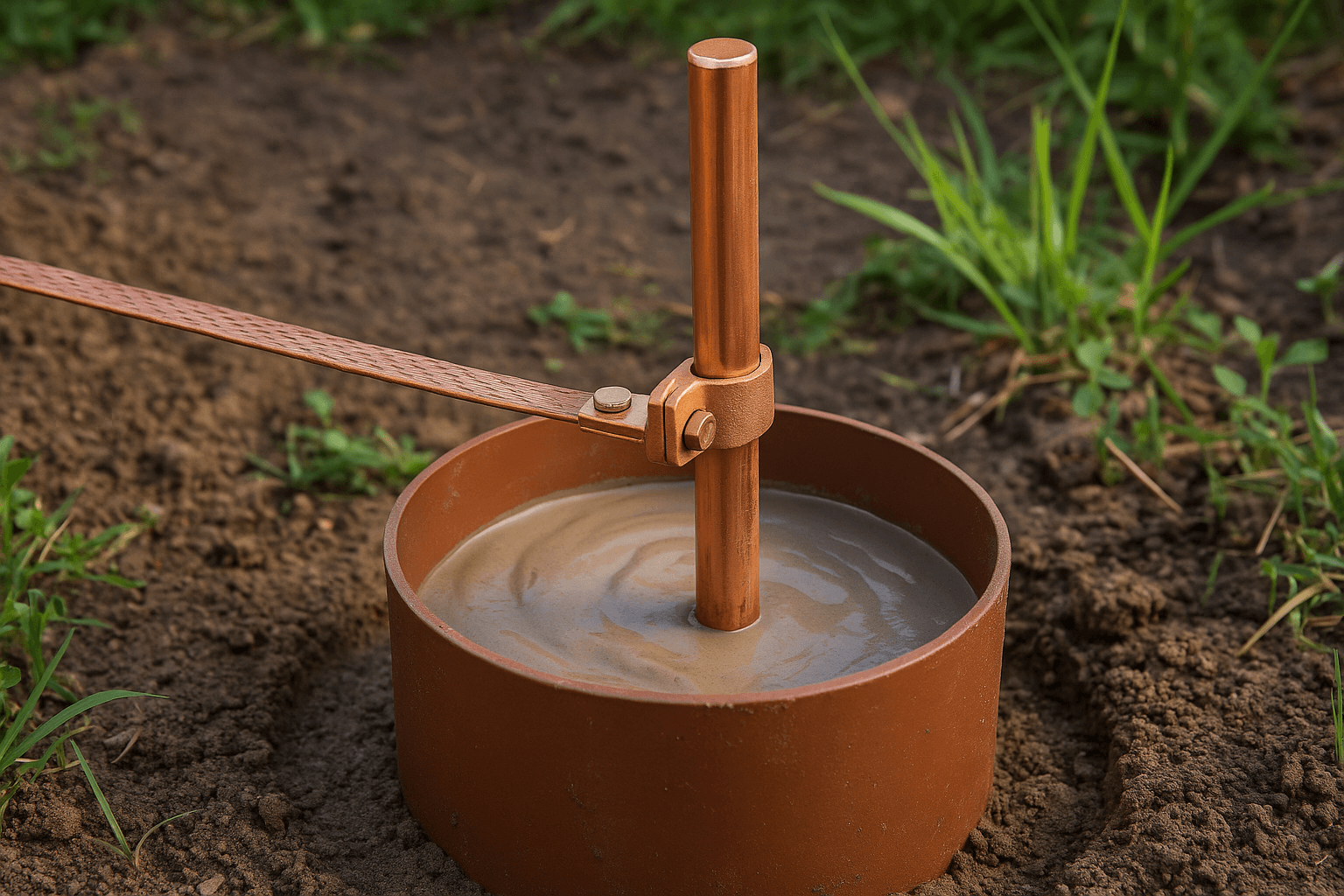

۶.۳. نصب الکترود

میله‌ی مسی یا فولاد مس‌پوش در مرکز چاه قرار گرفته و ارتباط آن با شینه یا شبکه‌ی ارت طبق نقشه و استاندارد برقرار می‌شود.

۶.۴. پر کردن چاه با دوغاب بنتونیت

1. دوغاب از سطح چاه به‌آرامی ریخته یا پمپ می‌شود.
2. در حین پر کردن، میله چند بار حرکت داده می‌شود تا حباب‌ها خارج شوند.
3. در صورت نشست اولیه، دوغاب مجدداً اضافه می‌شود تا به تراز نهایی برسد.

۶.۵. لایه رویی و حفاظت مکانیکی

بخش بالایی چاه می‌تواند با مخلوط خاک و بنتونیت یا بتن سبک پر شود و در بالا یک دریچه‌ی بازرسی مناسب نصب گردد.

۷. کنترل و پایش عملکرد

۷.۱. اندازه‌گیری اولیه

پس از تکمیل نصب، با استفاده از دستگاه ارت‌تستر و روش افت پتانسیل سه یا چهار نقطه‌ای، مقاومت به زمین اندازه‌گیری و با مقدار طراحی مقایسه می‌شود.

۷.۲. پایش بلندمدت

اندازه‌گیری‌های دوره‌ای (مثلاً سالانه) برای ارزیابی تأثیر تغییرات فصلی انجام می‌شود. در گزارش‌های میدانی، سیستم‌های ارت با بک‌فیل بنتونیتی در بازه‌های ۱۰ تا ۱۵ سال مقاومت نسبتاً پایدار و پایینی را نشان داده‌اند، مشروط بر این‌که منبع رطوبت به‌طور کامل از بین نرود.

۸. ملاحظات زیست‌محیطی و محدودیت‌ها

• بنتونیت یک ماده‌ی طبیعی و عمدتاً غیرسمی است و بر خلاف برخی مواد شیمیایی تقویتی ارت، خطر خورندگی شدید و آلودگی گسترده‌ی خاک و آب زیرزمینی را ندارد.
• در پروژه‌های حساس (نزدیکی چاه‌های آب، مناطق حفاظت‌شده) باید اثرات بلندمدت هر گونه افزودنی بررسی و تأیید زیست‌محیطی اخذ شود.
• در خاک‌های بسیار متورم‌پذیر، تورم بنتونیت ممکن است روی سازه‌های مجاور اثر بگذارد و نیازمند بررسی ژئوتکنیکی است.
• در مناطق بسیار خشک، در صورت نبود منبع رطوبت طبیعی، بنتونیت ممکن است به‌مرور خشک شده و بخشی از مزیت خود را از دست بدهد؛ در این حالت باید از عمق بیشتر یا مواد رسانای ویژه به‌همراه بنتونیت استفاده کرد.

۹. جمع‌بندی

بنتونیت، به‌عنوان یک رس متورم‌شونده با مقاومت ویژه‌ی پایین در حالت اشباع، یکی از مؤثرترین و اقتصادی‌ترین مواد برای مهندسی بک‌فیل اطراف الکترودهای زمین است. با رعایت اصول زیر می‌توان به مقاومت ویژه‌ی پایین و پایدار دست یافت:

1. مطالعه دقیق خاک و انتخاب هندسه مناسب الکترود (چاه عمودی، شبکه افقی یا ترکیبی).
2. طراحی پوسته بنتونیتی با ضخامت کافی و مقاومت ویژه‌ی پایین متناسب با شرایط سایت.
3. اختلاط صحیح بنتونیت و آب، حذف حفره‌ها و تضمین تماس کامل بین الکترود، بنتونیت و خاک.
4. کنترل اولیه و پایش دوره‌ای مقاومت ارت و انجام اصلاحات تکمیلی در صورت نیاز.

به‌کارگیری این اصول در کنار استانداردهای بین‌المللی، راهی مطمئن برای دستیابی به سیستم ارت با عملکرد ایمن، پایدار و مقرون‌به‌صرفه فراهم می‌کند.

مراجع منتخب (نمونه)

1. IEEE Std 81-2012, IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System.
2. Shuhada, N. H. et al., “Grounding Enhancement Material Using Bentonite,” 2016.
3. A. Kostic et al., “Effects of Bentonite Content on Electrical Resistivity of Soils.”
4. “Backfill Materials for Enhancing the Performance of Electrical Grounding Systems: An Analytical Revisit,” 2021.
5. “Bentonite – Moisture Retaining Clay Datasheet,” Furse / Cable Services.
